Solido Solido til WC

Produktbeskrivelse

• med sisterne GD 2, 6 - 9 l
• 1130 mm konstruksjonshøyde
• til forveggs- eller elementmontasje
• stålramme, pulverlakert, selvbærende
• til tørrbekledning
• fastmonterte objekttilkoblinger
• med hurtig innstilling og sikring
• festemateriale
• 2 WC-bolter
• keramisk feste
• boltavstand 180/230 mm
• avløpsbend DN 90 mm
• justerbar
• redusering Ø 90/110 mm
• til- og avløpsgarnityr
• sisterne GD 2, 6 - 9 l
• justerbar ex fabrikk 6 l og 3 l
• pneumatisk avløpsventil med 3 funksjoner:
  hel- og halv spyling, start & stopp eller
  hel spyling
• vanntilslutning fra venstre, høyre eller oppe
• armaturgruppe l, under 20 dB
• kondensvannisolert
• hjørneventil DN 15
• med slangekobling uten bruk av verktøy
• bruk av verktøy er ikke nødvendig ved montering av inspeksjonsluken
• for vertikal eller horisonal montasje
• 2 veggvinkler med festemateriale
• vanninngang med 25 mm rørgjennomføring
• med betjeningsplate Skate Air
• til loddrett og vannrett montering
• 156 x 197 mm
• av ABS
• krom
• inkludert Skandinavisk adapter 38 338 000

Teknisk informasjon

• Teknisk produktinformasjon
• Teknisk produktinformasjon
• Teknisk produktinformasjon
• Teknisk produktinformasjon
• Teknisk produktinformasjon
• Måltegning
• Vedlikeholdsråd

CAD data

• 2D DWG-Data
• 2D DXF-Data
• 3D DXF-Data

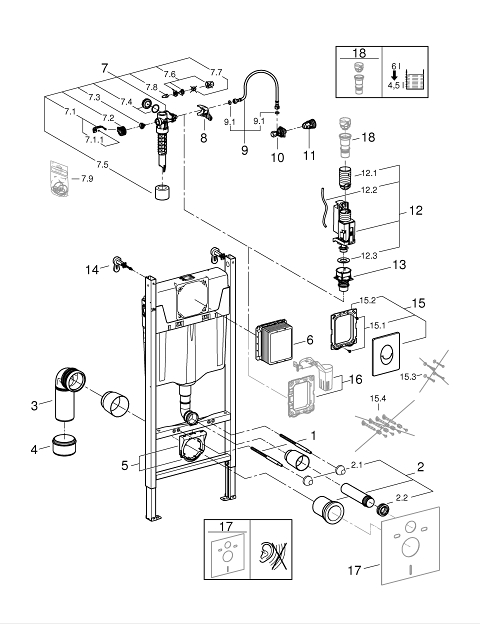

Reservedeler

Pos.-Nr.	Produktbeskrivelse	Ordrenummer
*Sonderzubehör
1	gjenget bolt 2 stk	4276400M
2	Dal Forlængersæt 90 Mm	37311K00
2.1	Fixing set	43511SH0
2.2	forbinder	37119000
3	Afløbsbøjning 90 grader t/Rapid SL	42327000
4	Reduktion 90/110 T. Sl	42242000
5	holder	42243000
6	servicesjakt	66791000
7	innløpsventil til Rapid SL	37095000
7.1	håndgrep	43734000
7.1.1	tetning 10 stk	4377000M
7.2	Grohedal Ventilkappe T/ Dally	43536000
7.3	membran 10 stk	4375800M
7.4	Dal Omløber T/Filter På Svømmerventil	43735000
7.5	Valve Float 5 stk	4379100M
7.6	plugg	37125000
7.7	vannlåskobling	43258000
7.8	spjeld	42356000
7.9	tetningssett	43722000*
8	brakett	42246000
9	tilkoblingsslange	42397000
9.1	o-ring x5	0319100M
10	vinkelkran	42396000
11	Tilsl.Fittings For Pex-Rør	38338000
12	avløpsventil	42320000
12.1	forlengelse	42313000
12.2	slange	42319000
12.3	tetning	42310000
13	Bundkurv t / AV1	42315000
14	veggfeste til Rapid SL 2 stk	3855800M
15	Betjeningspl Wc Skate Air 2- Volumen	38505000
15.1	festeskrue 2 stk	6636200M
15.2	festeramme	43207000
15.3	monteringssett 4 stk	4308500M*
15.4	monteringssett 4 stk	4215800M*
16	ombyggingssett GROHE Fresh	38796000*
17	støybeskyttelse, sett	37131000*
18	adapter 4,5 l GD2	42333000*
